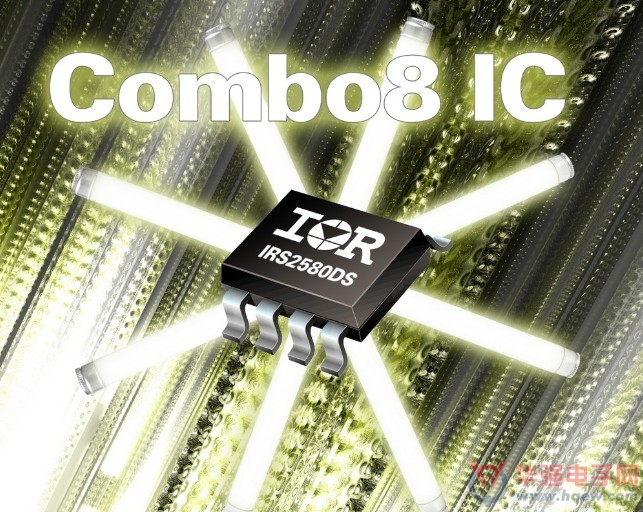

IR推出业界首款采用8引脚SO-8封装的PFC和镇流器控制IC

全球功率半导体和管理方案领导厂商国际整流器公司  (International Rectifier,简称IR) 今天推出业界首款集成在单个紧凑型8引脚SO-8封装的功率因数校正 (PFC) 和镇流器控制IC —— IRS2580DS Combo8 IC。新器件除了能够简化设计,更可以减少整体组件数量,从而能加快节能照明应用的设计过程。

IRS2580DS包含在临界传导自由运行频率模式下运行的升压转换器控制电路,提供具有超低总谐波失真 (THD) 的功率因数校正。这款新IC还拥有一个以50%占空比和可变频率运行的600 V半桥控制电路,以驱动共振模式下的灯输出电路。

IR 亚太区销售副总裁潘大伟表示:“与其它同类方案不同,IRS2580DS Combo8 IC拥有卓越的功率因数校正性能,还能够采用单一8引脚封装,可在宽泛的电路及负载范围内提供高精准度和超低总谐波失真。此外,由于IRS3580DS的8个引脚中有两个是整个镇流器的主要控制引脚,所以它能够通过减少组件数量来提供一套简单的解决方案,从而大大加快了设计时间。”

新器件还具备完善的故障保护电路,能够在电源中断或欠压、灯未能点燃、灯丝故障和寿命到期等情况下做出保护。IRS2580DS只需要两个主控制引脚便能发挥所有镇流器所需的必要功能,这些功能包括用于编程不同的工作频率、能够实现灯的预热、点燃及运行的模拟电压频率转换 (voltage-to-frequency) 输入引脚,以及可在功率因数校正升压转换器的每个开关周期控制开关次数的PWM输出引脚。

产品规格

器件编号

封装

偏移电压

VCC

IO+

IRS2580DS

S08

600V

15.6V

180mA

有关产品现已接受批量订单。新器件不含铅,并且符合电子产品有害物质管制规定 (RoHS)。相关产品资料请访问 IR 网站 www.irf.com。此外,IR也会提供采用IRS2580DS的IRPLLNR8 参考设计。
